  9. 7833287

7833287

7833287
7833287

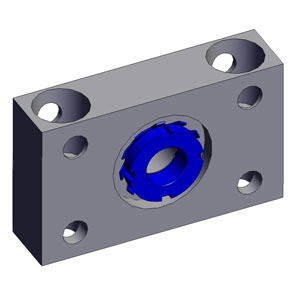

QF 40, 支座, 簡易, Base or Flange Mount, QF 樣式, 40 毫米 Inside Diameter; 配合使用 50 mm 滾珠絲杠

  • QF軸承支座提供一個深溝徑向球軸承。
  • 設計尺寸符合標準QF或者QF1型末端加工。（絲杠必須進行加工以匹配軸承座）。
  • 堅固的鋼制結構
  • 底座或者端面安裝配置
  • 分類為“簡單”，用于關鍵速度和支柱強度計算。

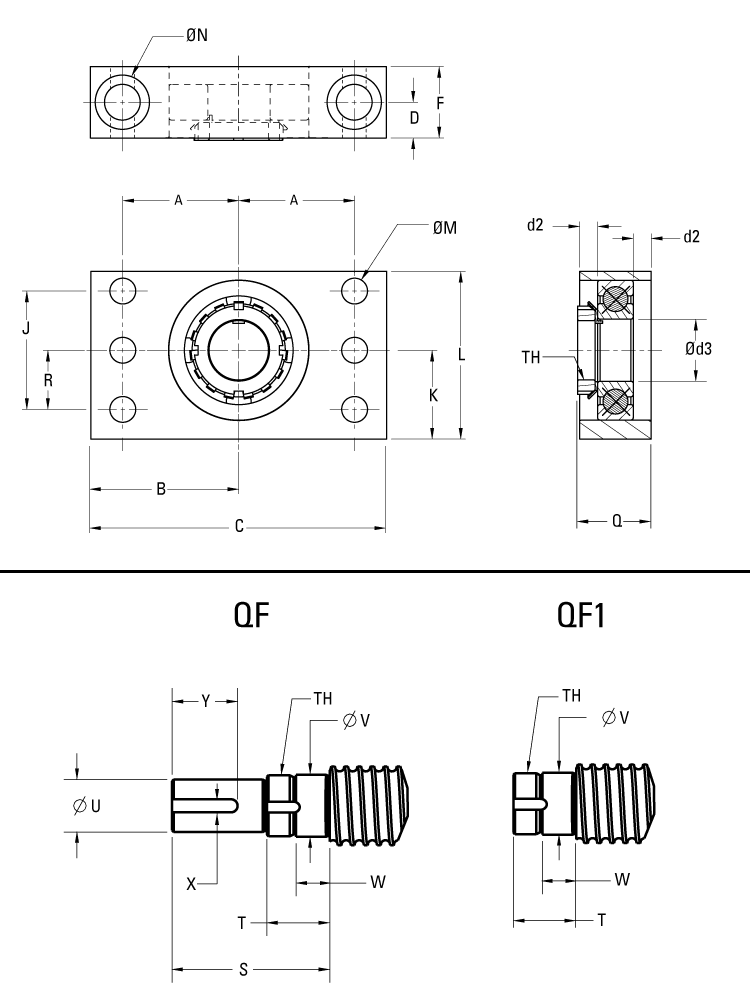

Dimensions

dimensions
尺寸價值
[A]74.6 毫米
[B]96 毫米
[C]192 毫米
[D]23 毫米
[d2]11.5 毫米
[d3] Bearing Journal Diameter, Recommended40 毫米
[F]46 毫米
[J]76 毫米
[K]57.15 毫米
[L]108 毫米
[M]6x 16.66 dia
[N]2x 23.01 Thru, 34.93 C-Bore x 57.15 Dp
[Q]46 毫米
[R]38.1 毫米
[S]95 毫米
[T]40 毫米
[TH]KM-08
[U]32.000/31.976 mm
[V]40.010/39.997 mm
[W]23 毫米
[X]8 毫米
[Y]47 毫米

Specifications

Specifications價值
Bearing Trade Number6308
RetainerKM-08
Temperature Max300 °F
Use With Screw, Nominal Diameter50 mm
Weight2 kg
預加載方式簡易

Performance

Performance價值
Load, Thrust ratingFloating Bearing blocks do not resist axial loads
