  9. 7829552

7829552

7829552
7829552

支座, 固定, Base or Flange Mount, QK 樣式, 40 毫米 Inside Diameter, Quick Mount; 配合使用 50 mm 滾珠絲杠

  • QK軸承支座包括采用背對背（DB）配置的高角接觸軸承，以實現高剛度。
  • 設計尺寸符合標準QK或者QK1型末端加工。（絲杠必須進行加工以匹配軸承座）。
  • 堅固的鋼制結構
  • 底座或者端面安裝配置
  • 分類為“固定”，用于關鍵速度和支柱強度計算。

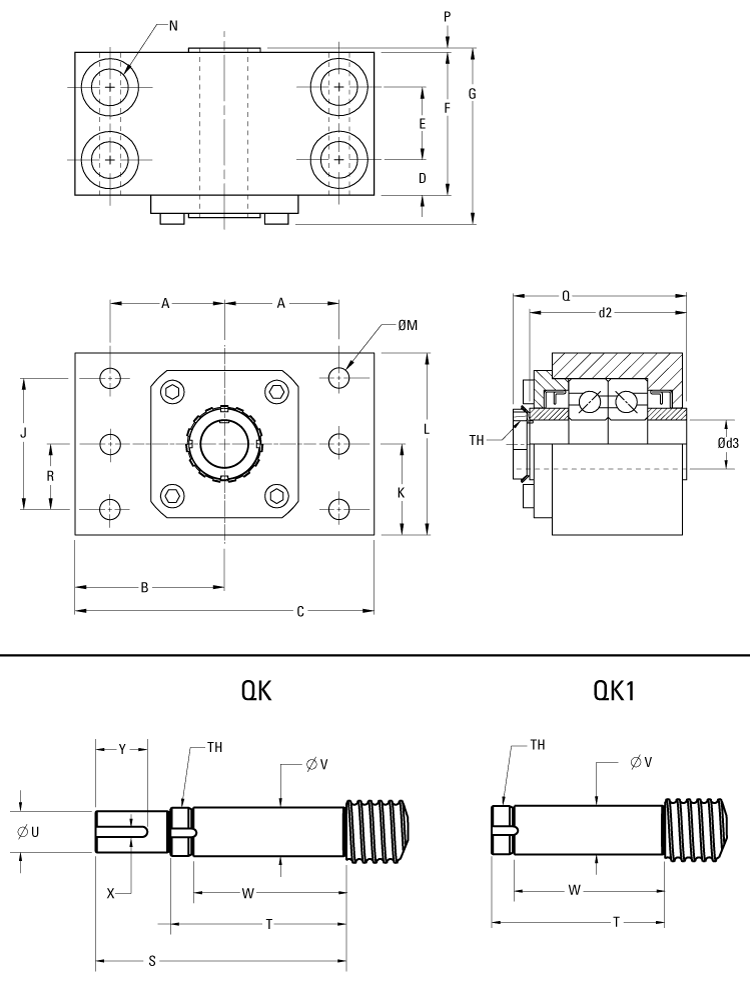

Dimensions

dimensions
尺寸價值
[A]74.6 毫米
[B]96 毫米
[C]192 毫米
[D]19.2 毫米
[d2]92 毫米
[d3] Bearing Journal Diameter, Recommended40 毫米
[E]41.5 毫米
[F]80 毫米
[G]96 毫米
[J]76 毫米
[K]57.15 毫米
[L]108 毫米
[M]6x 16.66 dia
[N]4x 23.01 Thru, 34.93 C-Bore x 57.15 Dp
[P]1.27 毫米
[Q]106.68 毫米
[R]38.1 毫米
[S]164 毫米
[T]109 毫米
[TH]KM-08
[U]32.000/31.976 mm
[V]40.010/39.997 mm
[W]92 毫米
[X]8 毫米
[Y]47

Specifications

Specifications價值
Bearing Trade Number7308
RetainerKM-08
Temperature Max300 °F
Use With Screw, Nominal Diameter50 mm
Weight9.8 kg
預加載方式固定

Performance

Performance價值
Load, Dynamic (Bearing Rating)6800 磅力
Load, Static (Bearing Rating)11400 磅力
