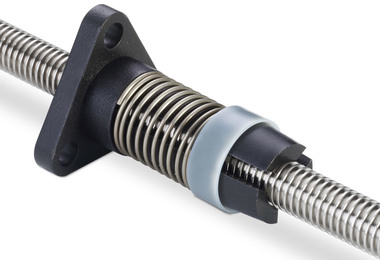

高級消隙 AFT 系列
Thomson BSA成本效益優良的先進 AFT 消隙螺母可提供高達10lbs的優良性能。并配有英制梯形絲杠，直徑從3/8英寸到7/16英寸，也可提供公制型號。 是OEM應用的理想選擇，該螺母可有效消除間隙，保持低阻力矩與平穩移動。 消隙裝置在絲杠與螺母之間出現正常磨耗時作出調整。 整體三法蘭易于進行設施緊固。
Click here to optimize your design with a custom lead screw and nut solution.
Let Thomson Help You Make Your Selection!
- Linear MOTIONEERING® Ball & Lead Screw Sizing & Selection Tool >
ATF技術規格（公制）：
| 導程 (mm.) | ||||||||
|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 5 | 6 | 10 | 20 | 35 | ||
| 直徑 (mm.) |
||||||||
| 10 | X | X | X | X | X | X | X | |
AFT技術規格（英制）：
| 導程 (in.) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.063 | 0.083 | 0.100 | 0.125 | 0.167 | 0.200 | 0.250 | 0.375 | 0.500 | 1.000 | 1.200 | ||
| 直徑. (in.) |
||||||||||||
| 3/8 | X | X | X | X | X | X | X | X | X | X | X | |
| 7/16 | X | X | X | |||||||||
高級消隙 AFT 系列概覽
- 低成本
- OEM應用的理想選擇
- 可為高達 10 磅的軸向負載提供平穩移動與低阻力矩。
- AFT 消隙節箍可自動調整以提高螺母的磨耗壽命。
