XSRA-48

XSRA-48
XSRA-48

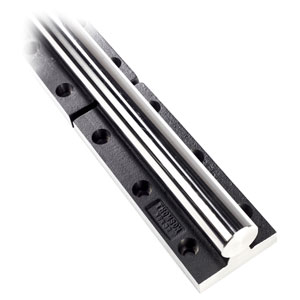

軸支撐, 連續支撐組件, 超高剛度, 預鉆孔, XL級, 球墨鑄鐵和環氧粉末涂層，鋼軸, 定長切割, 208 英寸 長, 配合使用 3 英寸 標稱直徑開放式襯套軸承

  • 軸支撐簡化了Thomson 60 Case導向軸的安裝。Thomson 60 Case導向軸的用戶應當考慮使用這些軸支撐
  • 這些軸承座可垂直或者水平使用。
  • 所有Thomson支座中最抗變形的軸支撐。
  • 包括XL級60 Case導向軸
  • 除非客戶指定，否則每端的Y尺寸相等。
  • 螺栓從上到下穿過支撐法蘭，裝配到機器上。
  • 僅適用于XR滾珠襯套軸承。

Dimensions

dimensions
尺寸價值
[A]6 英寸
[A2]1.25 英寸
[d] 軸，標稱直徑3 英寸
[E1]4.25 英寸
[F]1 1/4 x 3/4 DP
[F1]1.3125 英寸
[H]4 英寸
[H] 公差+0.000/-0.001 in
[N]11/16 in
[X] Dim6 英寸
[X] 尺寸2 英寸
長度208 英寸
建議螺栓5/8 in

Specifications

Specifications價值
Material, Shaft鋼
Material, SupportDuctile iron powder epoxy coated
Support Style超高剛度
Weight73.72 lb/ft
材質球墨鑄鐵和環氧粉末涂層，鋼軸
類別XL級
預鉆孔選項（PD）預鉆孔
