WV06D005-02500-03070-AN0000-98

WV06D005-02500-03070-AN0000-98
WV06D005-02500-03070-AN0000-98

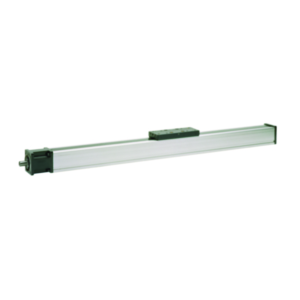

直線運動單元, WV60D, 滾珠絲桿 Drive, No Guides Guide, 0.01 毫米 Repeatability, 雙螺母預加載, 2500 毫米 Stroke, 3070 毫米 Overall Length, 單個標準滑塊, 5 毫米 Travel Per Shaft Rev, Single Shaft Without Keyway, 0.25 m/s Maximum Linear Speed

  • 取代
  • 專利自調整塑料帶蓋
  • 專列絲杠支撐系統
  • 單元需要外部導軌

Dimensions

dimensions
尺寸價值
Ltot3070 毫米
Smax（行程）2500 毫米
Travel Per Shaft Rev5 毫米

Specifications

Specifications價值
Carriage Type單個標準滑塊
Drive滾珠絲桿
GuideNo Guides
Profile size (width × height)60 x 60 mm
Screw Nut Type雙螺母預加載
Shaft ConfigurationSingle Shaft Without Keyway
Shaft OrientationInline
Shaft QuantitySingle Shaft
Weight19.9 kg
保護選項Standard Protection

Performance

Performance價值
Input speed, maximum3000 轉每分
Maximum Acceleration20 m/s²
Maximum Linear Speed0.25 m/s
Repeatability0.01 毫米
