WH05Z120-00880-01820AZ-0260

WH05Z120-00880-01820AZ-0260
WH05Z120-00880-01820AZ-0260

直線運動單元, WH50, 皮帶 Drive, 滾輪 Guide, 0.05 毫米 Repeatability, 880 毫米 Stroke, 1820 毫米 Overall Length, 雙標準滑塊, 260 毫米 between carriages, 120 毫米 Travel Per Shaft Rev, Shaft On Left Side, 6500 Maximum Linear Speed

  • 取代
  • 速度最高6.5 m/s
  • Belt Driven
  • 帶驅動

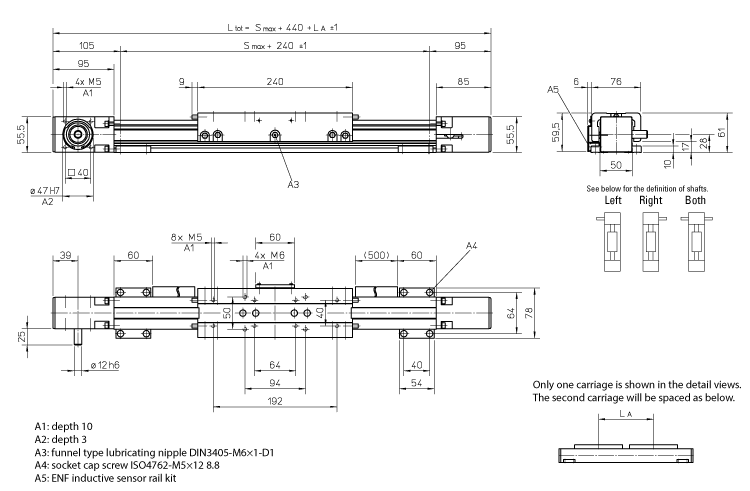

Dimensions

dimensions
尺寸價值
[LA] 滑塊間距260 毫米
Ltot1820 毫米
Smax（行程）880 毫米
Travel Per Shaft Rev120 毫米

Specifications

Specifications價值
Belt Type16ATL5
Carriage Type雙標準滑塊
Drive皮帶
Guide滾輪
Profile size (width × height)50 x 50 mm
Shaft ConfigurationShaft On Left Side
Shaft OrientationRight Angle
Shaft QuantitySingle Shaft
Weight9.2 kg
保護選項Standard Protection

Performance

Performance價值
Input speed, maximum3250 轉每分
Maximum Acceleration40 m/s²
Maximum Linear Speed6500
Repeatability0.05 毫米
