TC-19-24-E08

TC-19-24-E08
TC-19-24-E08

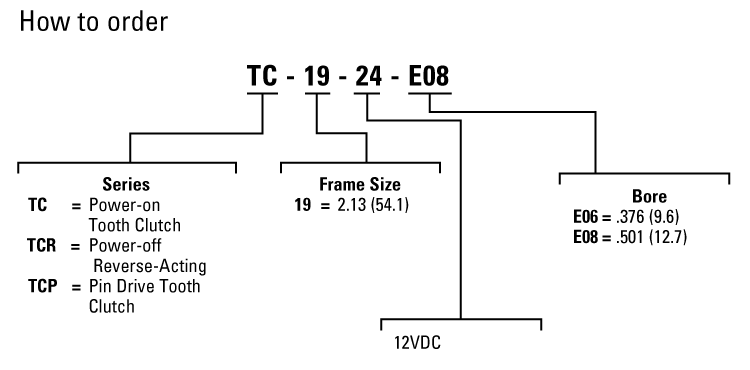

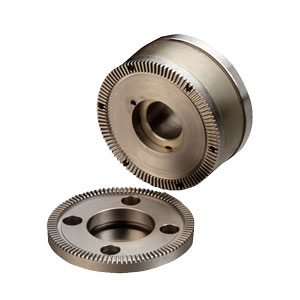

Clutch, 摩擦, Power off Tooth Clutch, TC系列-19, 2.13 英寸 Outside Diameter, 0.500 英寸 Bore, 24 Vdc, 250 in-lbs 靜態力矩

  • 當用于靜態或者低速接合應用時，齒輪離合器和離合聯軸器為電機與直列或平行軸負載提供了一種高效、主動、可切換的連接。
  • 現場（電磁）組件通過固定法蘭防止旋轉，轉子通常被固定在輸入軸上。
  • 電樞組件通過滾輪或者齒輪牢固安裝在直列負載軸或者平行軸上。當線圈通電時，電樞的齒形輪廓主動接合轉子的齒形輪廓，連接兩個直列或者平行軸，從而驅動負載。

Dimensions

dimensions
尺寸價值
[A]2.13 英寸
[B]2.38 英寸
[C] Hub ID Ø, Min/Max0.500 英寸
[D] 最大值.564 in
[E] 最大值.126 in
[F]1 英寸
[G]1.125 英寸
[J]#8-32 x .19 DP
[L]1.44 英寸
[N]#8-32 x .22 DP
[P1]1.75 英寸

Specifications

Specifications價值
(CB) [A] ODStarting
(CB) [A] ODClutch
(CB) [A] OD19
Voltage24 Vdc
Weight1.7 lb
材質鋼

Performance

Performance價值
RPM, Max3600 轉每分
靜態力矩250 in-lbs
