SRM16T1

SRM16T1
SRM16T1

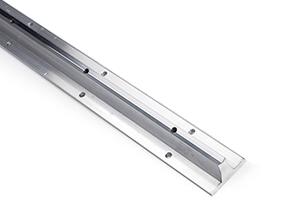

軸支撐, 僅導軌, 標準截面, 預鉆孔, 鋁合金, 600 毫米 長, 配合使用 16 毫米 直徑軸

  • 軸支撐簡化了Thomson 60 Case導向軸的安裝。Thomson 60 Case導向軸的用戶應當考慮使用這些軸支撐
  • 這些軸承座可垂直或者水平使用。
  • 從底部安裝軸（不包括在供貨范圍內）到支座中。螺栓從上到下穿過支撐法蘭，裝配到機器上。
  • 僅支座。不包括導向軸
  • Y1=Y2 is standard. Special Y1 and overall length can be specified by customer.

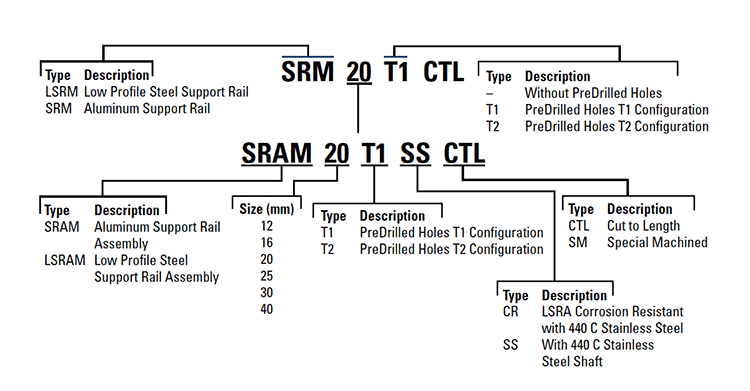

  • 參閱SRAM零件編號，查看組裝到一起的支撐與導向軸

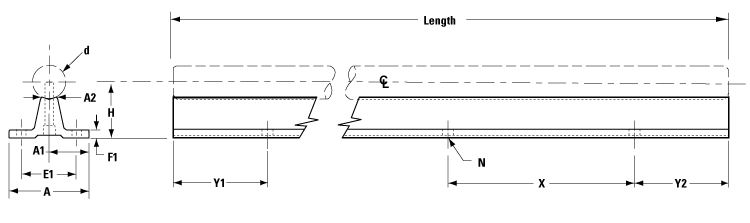

Dimensions

dimensions
尺寸價值
[A]48 毫米
[A1]24 毫米
[A1] 公差± 0.02 mm
[A2]10 毫米
[d] 軸，標稱直徑16 毫米
[E1]33 毫米
[E1] 公差± 0.015 mm
[F1]5 毫米
[H]30 毫米
[H] 公差± 0.02 mm
[N]5.5 mm
[X] Dim100 毫米
長度600 毫米
建議螺栓M5

Specifications

Specifications價值
Material, SupportSteel
Support Style標準截面
UPC編號662486268444
Weight2.8 kg
材質鋁合金
預鉆孔選項（PD）預鉆孔
