SRAM20T1L48

SRAM20T1L48
SRAM20T1L48

軸支撐, 連續支撐組件, 標準截面, 預鉆孔, MM級, 鋁合金 & 鋼, 48 英寸 長, 配合使用 20 毫米 標稱直徑開放式襯套軸承

  • 軸支撐簡化了Thomson 60 Case導向軸的安裝。Thomson 60 Case導向軸的用戶應當考慮使用這些軸支撐
  • 這些軸承座可垂直或者水平使用。
  • 螺栓從上到下穿過法蘭
  • 包括MM級（ISO h6公差）60 Case導向軸
  • Y1=Y2 is standard. Special Y1 and overall length can be specified by customer.

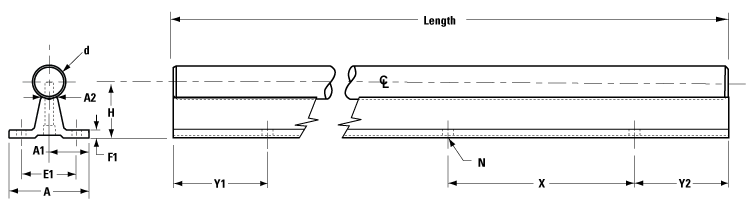

Dimensions

dimensions
尺寸價值
[A]56 毫米
[A1]28 毫米
[A1] 公差± 0.02 mm
[A2]11 毫米
[d] 軸，標稱直徑20 毫米
[E1]37 毫米
[E1] 公差± 0.015 mm
[F1]6 毫米
[H]38 毫米
[H] 公差± 0.02 mm
[N]6.6 mm
[X] Dim100 毫米
長度48 英寸
建議螺栓M6

Specifications

Specifications價值
Material, Shaft鋼
Material, SupportAluminum
Support Style標準截面
UPC編號662486474494
Weight12.7 kg
材質鋁合金 & 鋼
類別MM級
預鉆孔選項（PD）預鉆孔
