SRA-32-TU
Can't find what you're looking for? Go to the Product Selector

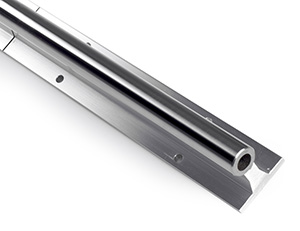

軸支撐, 連續(xù)支撐組件, 標準截面, 管狀, 預鉆孔, L級, 鋁合金 & 鋼 52100, 定長切割, 174 英寸 長, 配合使用 2 英寸 標稱直徑開放式襯套軸承
- 軸支撐簡化了Thomson 60 Case導向軸的安裝。Thomson 60 Case導向軸的用戶應當考慮使用這些軸支撐
- 這些軸承座可垂直或者水平使用。
- 螺栓從上到下穿過法蘭
- 包括L級60 Case，鋼管導向軸
- 除非客戶指定，否則每端的Y尺寸相等。

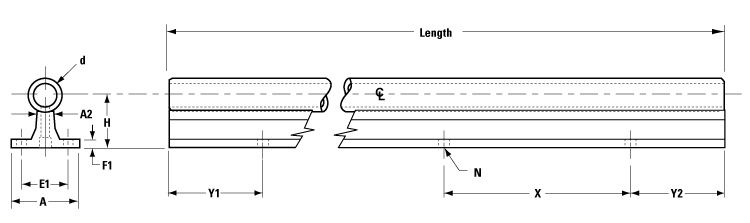

| 尺寸 | 價值 |
|---|---|
| [A] | 3.75 英寸 |
| [A1] | 2.75 英寸 |
| [A2] | 0.875 英寸 |
| [d] 軸，標稱直徑 | 2 英寸 |
| [E1] | 2.75 英寸 |
| [E1] 公差 | ± 0.010 in |
| [F1] | 0.5 英寸 |
| [H] | 3.25 英寸 |
| [H] 公差 | ± 0.002 in |
| [N] | 0.406 in |
| [X] Dim | 8 英寸 |
| [X] 尺寸 | 3 英寸 |
| 長度 | 174 英寸 |
| 建議螺栓 | 3/8 |
