SPTWNM12-LS

SPTWNM12-LS
SPTWNM12-LS

直線軸承, 軸承座, 超級, 12 毫米, 閉合型, 雙, 自調心, 可調節, 簡易密封; 配合使用 12 毫米 直徑 端部支撐應用中的軸

  • 用于末端支撐軸的封閉軸承座。
  • 用于MM級導向軸
  • 每個軸承座中都有出廠安裝的滾珠襯套軸承

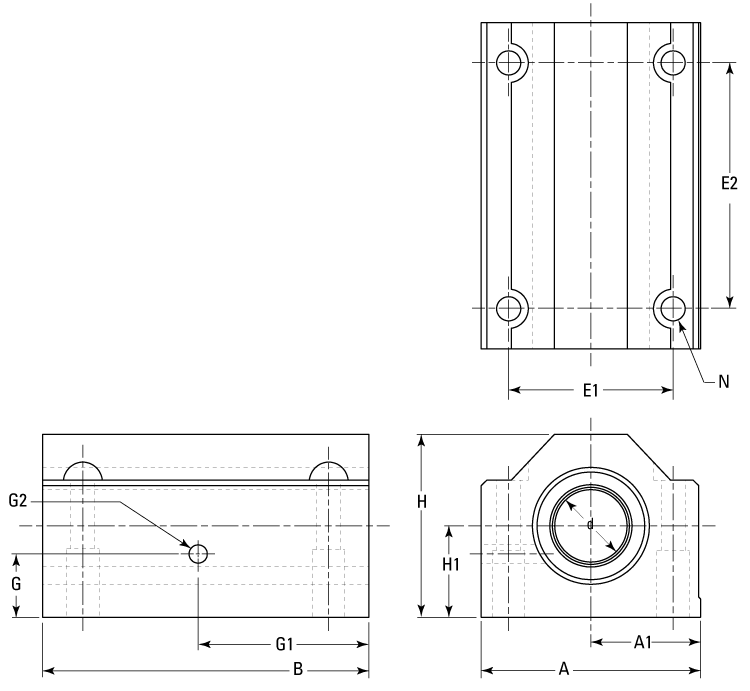

Dimensions

dimensions
尺寸價值
[A]43 毫米
[A1]21.5 毫米
[A1] 公差± 0.020 mm
[B]76 毫米
[d] 軸，標稱直徑12 毫米
[E1]32 毫米
[E1] 公差± 0.1 mm
[E2]56 毫米
[E2] 公差± 0.1 mm
[G]10 毫米
[G1]38 毫米
[G2] 潤滑接口M8 x 1
[H]18 毫米
[H] 公差± 0.020 mm
[H1]35 毫米
[N]4.30 mm

Specifications

Specifications價值
Number of Ball Circuits5
Temperature Max185 °F
UPC編號662486268161
Weight0.27 kg
材質鋁合金；塑料；橡膠
單/雙雙
封閉/開放/可調節閉合型
刮刷器，密封件簡易密封
可調節（不可調節 = 空白）可調節
自對準自調心

Performance

performance graphic
performance graphic
Performance價值
Static Load Rating1490 N
負載能力，動態1350 N
