SPB16-XS

SPB16-XS
SPB16-XS

直線軸承, 軸承座, 超級, 1 英寸, 閉合型, 自調心, 氧化發黑; 配合使用 1 英寸 直徑 L級 端部支撐應用中的軸

  • 用于末端支撐軸的封閉軸承座。
  • 用于L級導向軸
  • 每個軸承座中都有出廠安裝的滾珠襯套軸承
  • Aluminum is black oxide coated (not pictured)

Dimensions

dimensions
尺寸價值
[A]3.25 英寸
[A2]2.38 英寸
[B]2.81 英寸
[d] 軸，標稱直徑1 英寸
[E1]2.875 英寸
[E1] 公差± 0.010 in
[E2]1.75 英寸
[E2] 公差± 0.010 in
[F]1.94 英寸
[F1]0.38 英寸
[G]1.19 英寸
[G1]0.91 英寸
[G2] 潤滑接口1/4-28
[H]1.187 英寸
[H1]2.19 英寸
[N]0.22 in

Specifications

Specifications價值
Number of Ball Circuits6
Temperature Max185 °F
Weight1.246 lb
材質鋁合金；塑料；橡膠
單/雙單
封閉/開放/可調節閉合型
黑色陽極氧化氧化發黑
可調節（不可調節 = 空白）不可調節
用于軸系L級
自對準自調心

Performance

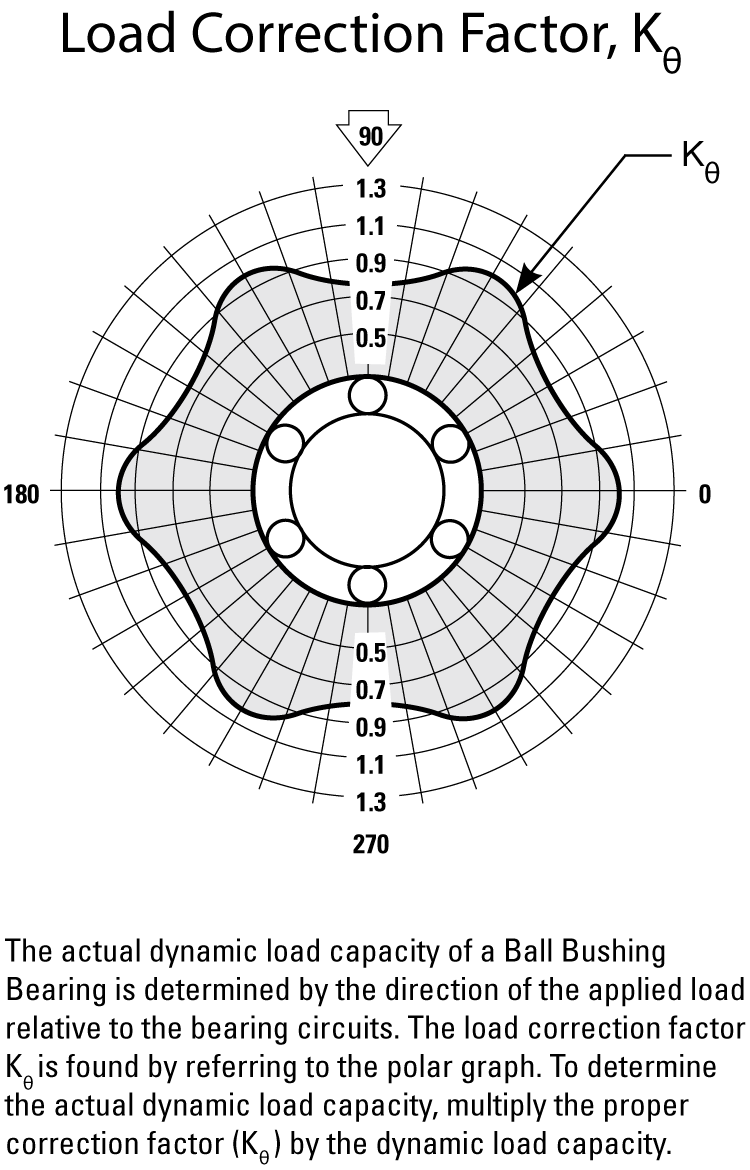

performance graphic
performance graphic
performance graphic
Performance價值
負載能力，動態1050 磅力
