LSRAM16L24

LSRAM16L24
LSRAM16L24

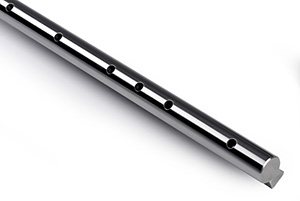

軸支撐, 連續支撐組件, 低截面, 預鉆孔, MM級, 鋼 , 24 英寸 長, 配合使用 16 毫米 標稱直徑開放式襯套軸承

  • 軸支撐簡化了Thomson 60 Case導向軸的安裝。Thomson 60 Case導向軸的用戶應當考慮使用這些軸支撐
  • 這些軸承座可垂直或者水平使用。
  • 低封裝軸軌能夠?qū)崿F(xiàn)更緊湊的直線運動系統設計
  • 包括MM級（ISO h6公差）60 Case導向軸
  • Y1=Y2 is standard. Special Y1 and overall length can be specified by customer.
  • 螺栓從上到下
  • 由黑色陽極氧化鋼導軌和高碳鋼LinearRace導向軸（最低HRC 60）組成。
  • LSRA不得使用標準預鉆孔“T1”或“T2”導向軸。導向軸使用不同的孔形式和配置
  • 僅適用于Super Smart滾珠襯套軸承。

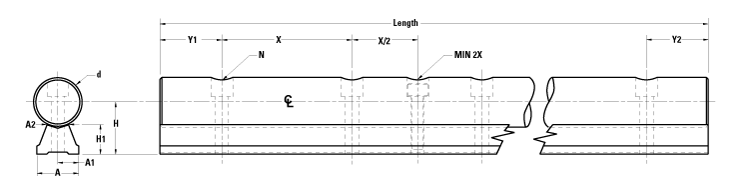

Dimensions

dimensions
尺寸價值
[A]14 毫米
[A1]7 毫米
[A1] 公差± 0.002 mm
[A2]± 0.15 mm
[A2]7 毫米
[d] 軸，標稱直徑16 毫米
[H]18 毫米
[H] 公差± 0.02 mm
[N]3.40 thru, 6.00 Dia C-Bore x 7.62 Deep
長度24 英寸
建議螺栓M3

Specifications

Specifications價值
Material, Shaft鋼
Material, SupportSteel
Support Style低截面
UPC編號662486474661
Weight1.8 kg
材質鋼
類別MM級
預鉆孔選項（PD）預鉆孔
