ECT09-B53R10LP3220-0500XK00XX-

ECT09-B53R10LP3220-0500XK00XX-
ECT09-B53R10LP3220-0500XK00XX-

執行器，精密, ECT90, brushless AC servo motor, Planetary Gear Drive, Inline, 500 毫米 Stroke, 20 毫米 Travel Per Shaft Rev, No Brake, 20000 N

  • 無刷交流伺服電機
  • 擠壓成型陽極電鍍鋁合金套管
  • 陽極氧化鋁合金外殼
  • 硬鉻鋼延長管
  • 堅固、可靠
  • 標配IP65，可選用沖洗防護型
  • 可安裝在任意方向
  • 安裝附件符合適用的液壓缸標準
  • 廣泛的選項和附件

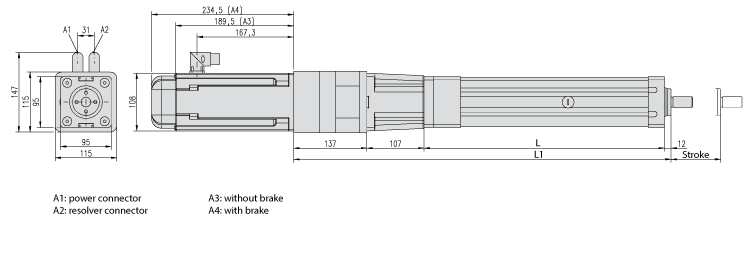

Dimensions

dimensions
尺寸價值
[B]12 毫米
[L]730 毫米
[L1]986 毫米
Smax（行程）500 毫米
Travel Per Shaft Rev20 毫米
絲杠直徑，標稱32 毫米

Specifications

Specifications價值
Adapter Options, Rod EndSpherical Joint, 20mm dia
BrakeNo Brake
Cylinder Mounting OptionsNo Mounting option included
Drive TypePlanetary Gear Drive, Inline
Magnetic Sensor NC0
Magnetic Sensor NO0
Motor Typebrushless AC servo motor
Profile Size90 x 92 mm
Resolverwith Resolver
Weight33.8 kg
傳動比：110
防護等級IP65
絲杠類型滾珠絲桿

Performance

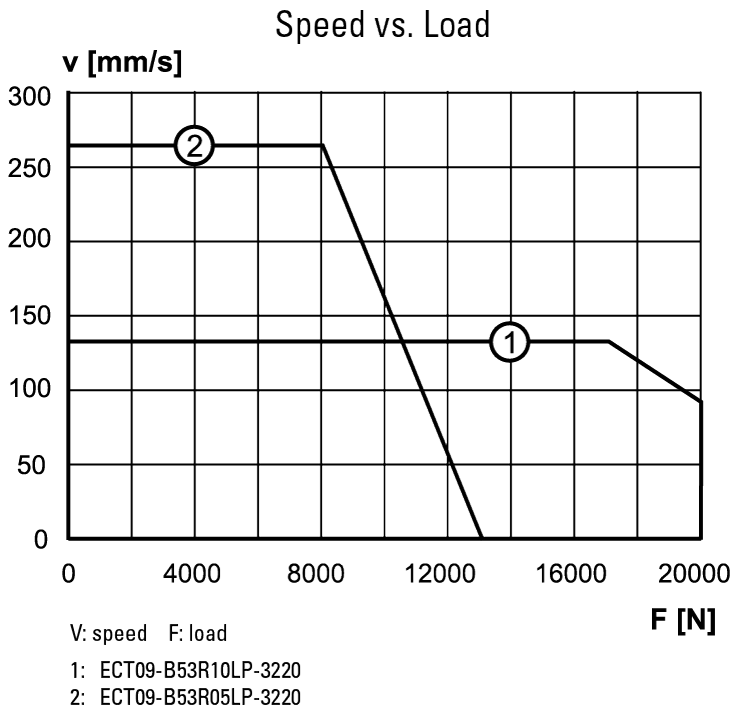

performance graphic

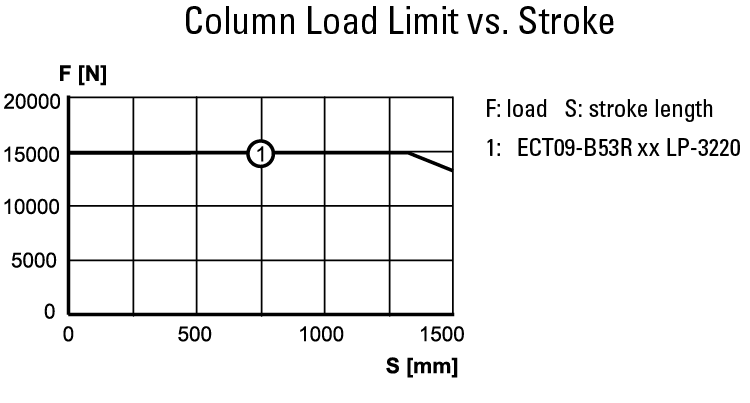

performance graphic

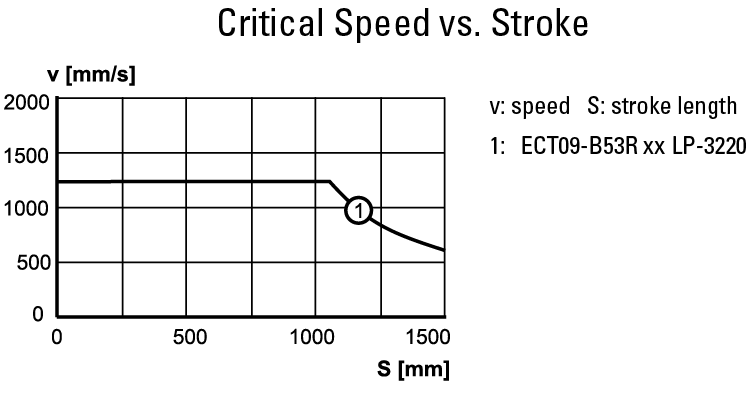

performance graphic
Performance價值
Maximum Linear Speed130 毫米每秒
Repeatability0.05 毫米
負載，動態20000 N
