ECT09-B43R03PB2510-0100XN30XX-

ECT09-B43R03PB2510-0100XN30XX-
ECT09-B43R03PB2510-0100XN30XX-

執行器，精密, ECT90, brushless AC servo motor, Belt Gear Drive, Parallel, 100 毫米 Stroke, 10 毫米 Travel Per Shaft Rev, No Brake, 5800 N

  • 無刷交流伺服電機
  • 擠壓成型陽極電鍍鋁合金套管
  • 陽極氧化鋁合金外殼
  • 硬鉻鋼延長管
  • 堅固、可靠
  • 標配IP65，可選用沖洗防護型
  • 可安裝在任意方向
  • 安裝附件符合適用的液壓缸標準
  • 廣泛的選項和附件

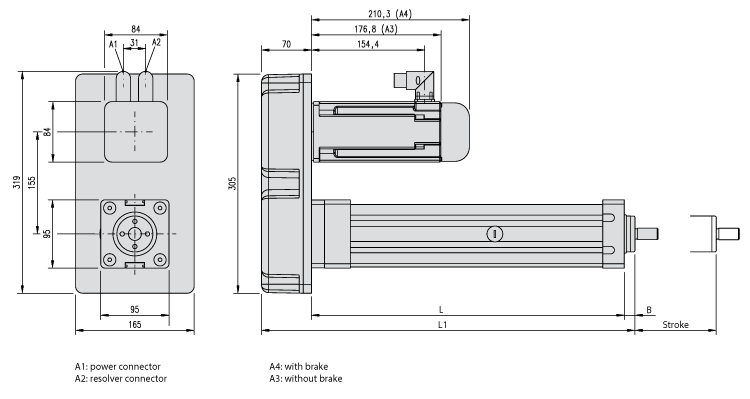

Dimensions

dimensions
尺寸價值
[B]15 毫米
[L]295 毫米
[L1]380 毫米
Smax（行程）100 毫米
Travel Per Shaft Rev10 毫米
絲杠直徑，標稱25 毫米

Specifications

Specifications價值
Adapter Options, Rod EndMale thread, M16x1.5
BrakeNo Brake
Cylinder Mounting OptionsNo Mounting option included
Drive TypeBelt Gear Drive, Parallel
Magnetic Sensor NC3
Magnetic Sensor NO0
Motor Typebrushless AC servo motor
Profile Size90 x 92 mm
Resolverwith Resolver
Weight18.8 kg
傳動比：13
防護等級IP65
絲杠類型滾珠絲桿

Performance

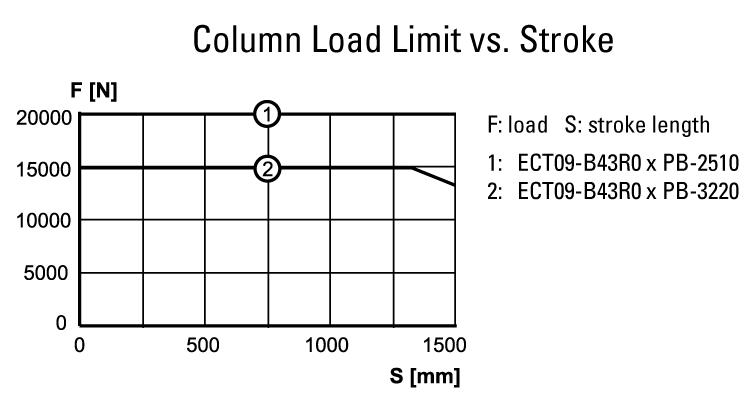

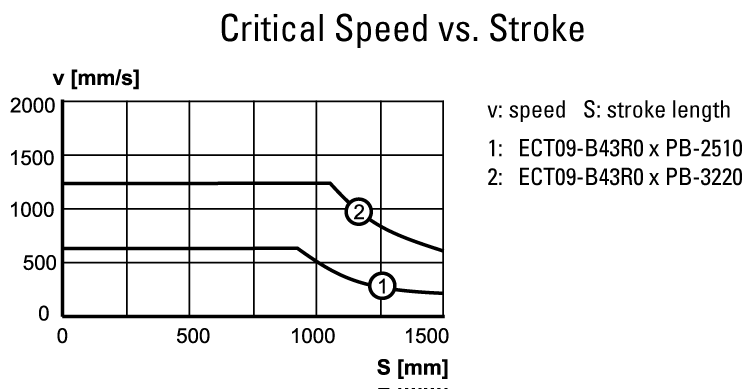

performance graphic
performance graphic
performance graphic
Performance價值
Maximum Linear Speed140 毫米每秒
Repeatability0.05 毫米
負載，動態5800 N
