DS32

DS32
DS32

直線軸承, Die Set, 2 英寸, 閉合型, 非自調心; 配合使用 2 英寸 直徑 D級 端部支撐應用中的軸

  • 專為模具運動應用設計。
  • 全鋼設計使得該滾珠襯套軸承適用于高溫應用。
  • 用于D級導向軸。

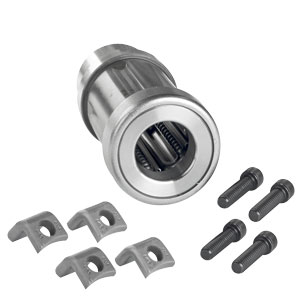

  • 配備4個#CL-2夾和4個5/16-18x1內六角螺釘

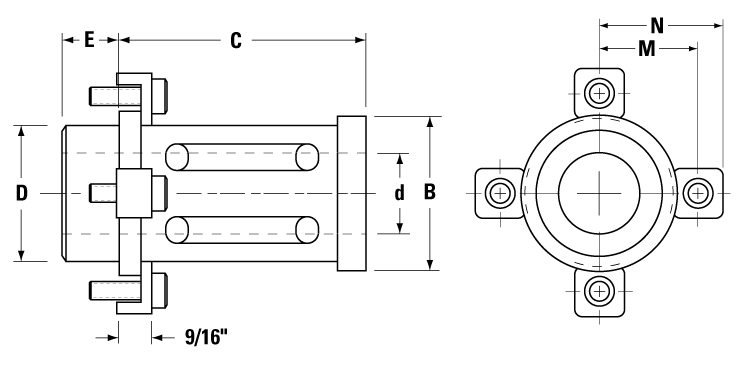

Dimensions

dimensions
尺寸價值
[B]3.53 英寸
[C]4.42 英寸
[D] Pilot Diameter2.5003 / 2.5007 in
[D] Recommended Housing Bore2.5000 / 2.5005 in
[d] 軸，標稱直徑2 英寸
[D]，標稱2.5 英寸
[E] Pilot Length1.94 英寸
[M]1.94 英寸
[N]2.38 英寸
Concentricity of Pilot0.0007 英寸

Specifications

Specifications價值
Number of Ball Circuits6
Temperature Max500 °F
UPC編號662486100782
Weight5.6 lb
材質鋼
封閉/開放/可調節閉合型
可調節（不可調節 = 空白）不可調節
用于軸系D級
自對準非自調心

Performance

performance graphic
performance graphic
performance graphic
Performance價值
負載能力，動態1100 磅力
