DS16-CR

DS16-CR
DS16-CR

直線軸承, Die Set, 1 英寸, 閉合型, 非自調心, 耐腐蝕; 配合使用 1 英寸 直徑 D級 端部支撐應用中的軸

  • 專為模具運動應用設計。
  • 全鋼設計使得該滾珠襯套軸承適用于高溫應用。
  • 用于D級導向軸。

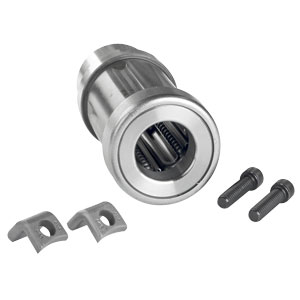

  • 配備2個#CL-1夾和2個1/4-20x1內六角螺釘

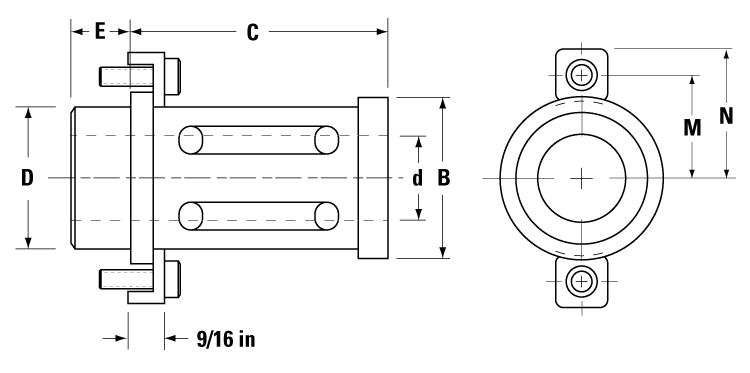

Dimensions

dimensions
尺寸價值
[B]1.91 英寸
[C]3.17 英寸
[D] Pilot Diameter1.5003 / 1.5007 in
[D] Recommended Housing Bore1.5000 / 1.5005 in
[d] 軸，標稱直徑1 英寸
[D]，標稱1.5 英寸
[E] Pilot Length0.94 英寸
[M]1.06 英寸
[N]1.41 英寸
Concentricity of Pilot0.0007 英寸

Specifications

Specifications價值
Number of Ball Circuits5
Temperature Max500 °F
UPC編號662486501275
Weight1.4 lb
材質鋼
封閉/開放/可調節閉合型
可調節（不可調節 = 空白）不可調節
耐腐蝕選項耐腐蝕
用于軸系D級
自對準非自調心

Performance

performance graphic
performance graphic
performance graphic
Performance價值
負載能力，動態245 磅力
