7833379

7833379
7833379

FK 15, 支座, 固定, Flange Mount, FK 樣式, 15 毫米 Inside Diameter; 配合使用 0.750 in 滾珠絲杠

  • 法蘭安裝FK軸承支座包括一個角接觸軸承副以提高剛性和軸向負載能力。
  • 設計尺寸符合標準FK或者FK1型末端加工。（絲杠必須進行加工以匹配軸承座）。
  • 堅固的鋼制結構
  • 法蘭安裝配置
  • 分類為“固定”，用于關鍵速度和支柱強度計算。

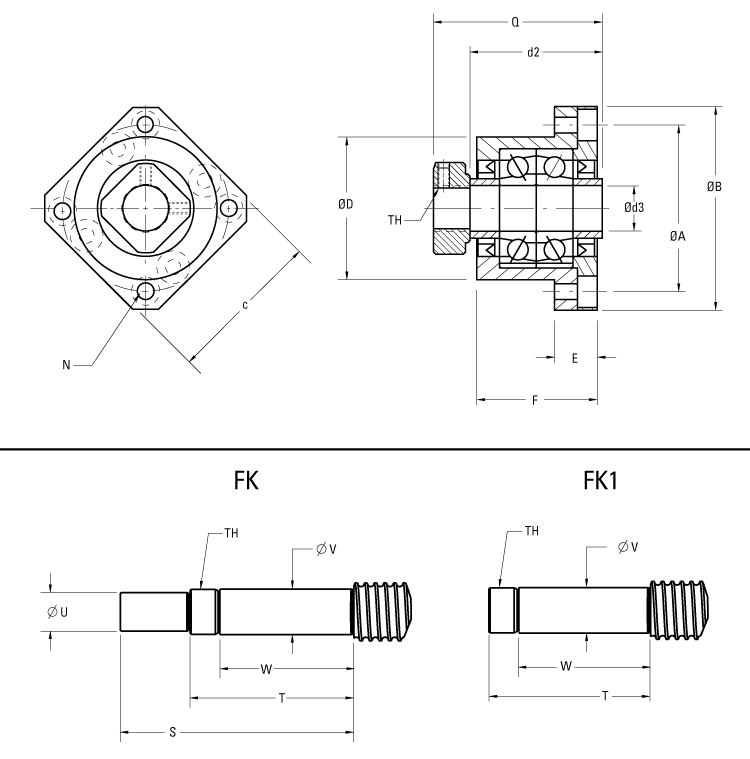

Dimensions

dimensions
尺寸價值
[A]1.969 英寸
[B]2.48 英寸
[C]2.047 英寸
[D]1.5744/1.5738 in
[d2]1.496 英寸
[d3] Bearing Journal Diameter, Recommended15 毫米
[E]0.591 英寸
[F]1.26 英寸
[N]4x .217 Thru, .374 C-Bore x .236 Dp
[Q]1.575 英寸
[S]2.638 英寸
[T]1.85 英寸
[TH]M15x1
[U].4724/.4717 in
[V].5904/.5900 in
[W]1.339 英寸

Specifications

Specifications價值
Bearing Trade Number7002
RetainerRN15
Temperature Max300 °F
Use With Screw, Nominal Diameter0.750 in
Weight0.9 lb
預加載方式固定

Performance

Performance價值
Load, Dynamic (Bearing Rating)529 磅力
Load, Static (Bearing Rating)1543 磅力
