7833262

7833262
7833262

QF 17, 支座, 簡易, Base or Flange Mount, QF 樣式, 17 毫米 Inside Diameter; 配合使用 0.875 in 滾珠絲杠

  • QF軸承支座提供一個深溝徑向球軸承。
  • 設計尺寸符合標準QF或者QF1型末端加工。（絲杠必須進行加工以匹配軸承座）。
  • 堅固的鋼制結(jié)構(gòu)
  • 底座或者端面安裝配置
  • 分類為“簡單”，用于關鍵速度和支柱強度計算。

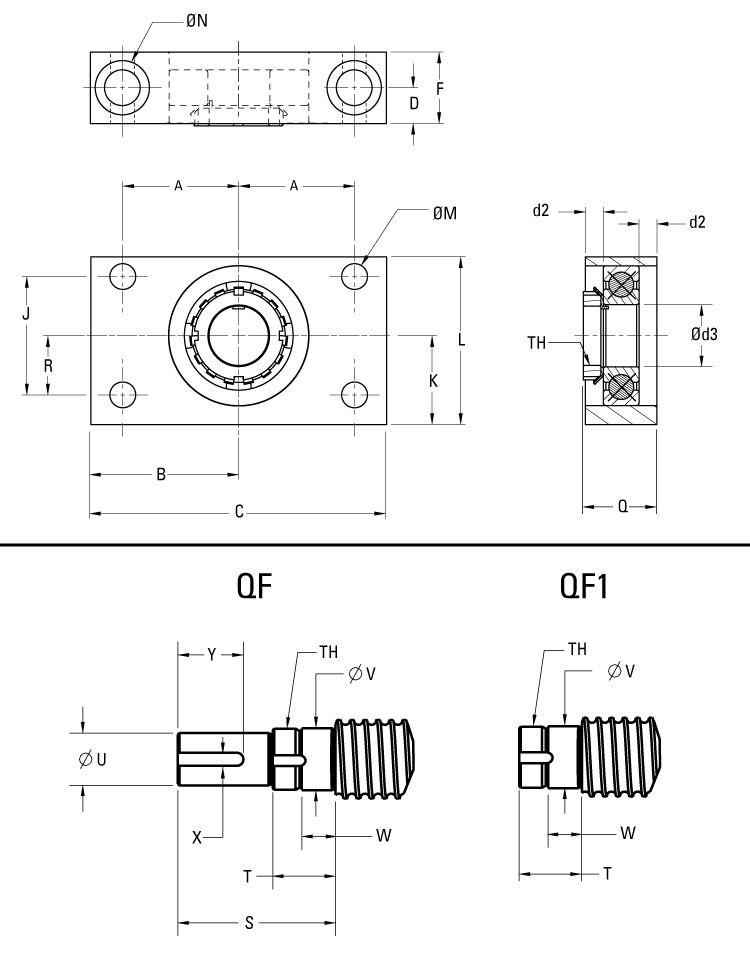

Dimensions

dimensions
尺寸價值
[A]1.437 英寸
[B]2 英寸
[C]4 英寸
[D]0.473 英寸
[d2]0.236 英寸
[d3] Bearing Journal Diameter, Recommended17 毫米
[F]0.945 英寸
[J]1.375 英寸
[K]1.25 英寸
[L]2.38 英寸
[M]4x .406 in dia
[N]2x .531 Thru, .812 C-Bore x 1.125 Dp
[Q]1.109 英寸
[R]0.75 英寸
[S]2.233 英寸
[T]0.918 英寸
[TH]N-03
[U].5620/.5610 in
[V].6695/.6692 in
[W]0.472 英寸
[X]0.125 英寸
[Y]1.25 英寸

Specifications

Specifications價值
Bearing Trade Number6203
RetainerN-03
Temperature Max300 °F
Use With Screw, Nominal Diameter0.875 in
Weight2.3 lb
預加載方式簡易

Performance

Performance價值
Load, Thrust ratingFloating Bearing blocks do not resist axial loads
