5707548

5707548
5707548

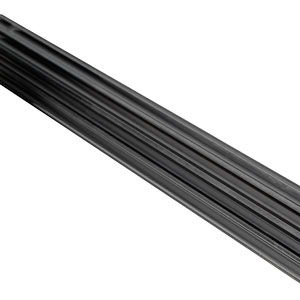

滾珠花鍵, 僅內圈, 滾絲, 0.625 英寸 Spline Nominal Diameter, 鋼 , 48 英寸 Long

  • 僅內圈，無外圈
  • 提供高扭轉負載下的高速、低摩擦直線運動
  • 內圈必須加工到適合末端支撐軸承。內圈可按照末端加工訂購，與外圈和/或支撐軸承裝配。提出加工內圈或組件報價時，請?zhí)峤粓D紙或者說明。
  • 硬度 — 滾珠滾道中最低HRC 56

Dimensions

尺寸價值
[d2] Root Diameter0.425 英寸
[d3] Bearing Journal Diameter, Recommended9 毫米
Spline Nominal Diameter0.625 英寸
長度48 英寸
滾珠軸承直徑0.187 英寸

Specifications

Specifications價值
Spline_Grooves6
Temperature Max300 °F
Weight2.9 lb
材質鋼
熱軋/研磨/滾磨滾絲
