511U30E2D

511U30E2D
511U30E2D

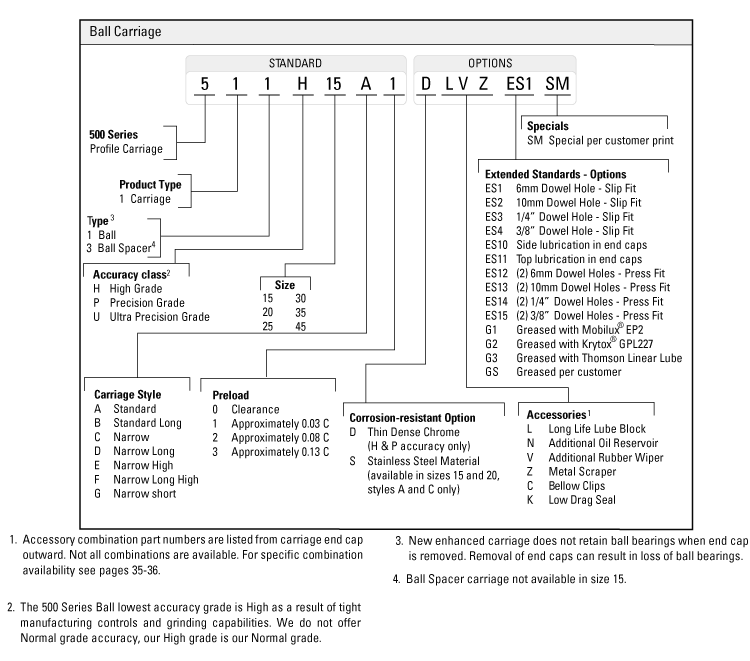

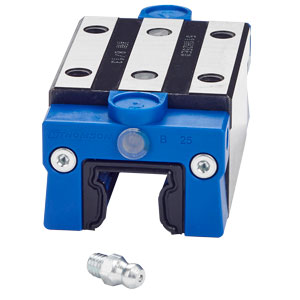

方形導軌, 500 Series 滾珠 滑塊, 尺寸: 30 毫米, 超高精密 牌號, E 類型, 2 - 約 0.08 C 預加載, 致密鍍鉻合金鋼

  • Smooth, quiet movement through patented insert molded recirculation paths and optimized geometries.
  • Simple installation and greater accuracy with joint-free rails up to 6 meters.
  • 最長可達6米的無關節導軌具有簡單安裝和更高精度
  • 通過專利插件循環滾道和優化尺寸實現平穩、安靜的運動。

Dimensions

dimensions
尺寸價值
[A] Assembly Height45 毫米
[A] 公差±5 μm
[B]60 毫米
[B] Tolerance+0.0 -0.4 mm
[B2]16 毫米
[G]11 毫米
[J]38.9 毫米
[L] 滑塊長度97.4 毫米
[L1]40 毫米
[L3]69.4 毫米
[M1]10 毫米
[N]40 毫米
[O]11 毫米
[S2]M 8
滾珠軸承直徑5.6 毫米

Specifications

Specifications價值
Temperature Max80 °C
Temperature Min-40 °C
Weight1.2 kg
材質致密鍍鉻合金鋼
導軌尺寸（標稱）30 毫米
滾珠/輥?zhàn)?保持架滾珠
滑塊/導軌/組件滑塊
類型名稱E - 窄型高模塊
牌號超高精密
選項（D）硬鍍鉻
預加載2 - 約 0.08 C

Performance

performance graphic
performance graphic
Performance價值
100 km Dynamic [Mx] Roll Moment497 Nm
100 km Dynamic [My] Pitch Moment380 Nm
100 km Dynamic [Mz] Yaw Moment380 Nm
100 km Dynamic Load Rating29200 N
50 km Dynamic [Mx] Roll Moment626 Nm
50 km Dynamic [My] Pitch Moment479 Nm
50 km Dynamic [Mz] Yaw Moment479 Nm
50 km Dynamic Load Rating36790 N
Static [Mx] Roll Moment1084 Nm
Static [My] Pitch Moment829 Nm
Static [Mz] Yaw Moment829 Nm
Static Load Rating63700 N
最大加速度100 m/s²
最大速度5 m/s
