325-22-013

325-22-013
325-22-013

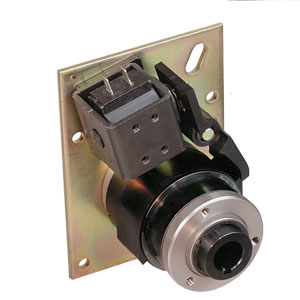

Clutch/Brake, CB5SUPERCCW24DC.50B1STAOSPCL, 扭簧, Solenoid Operated, Long Life, Super CB-5, CCW Rotation, 輪轂輸入, 0.5005 / 0.5025 英寸 Bore, 1 Stop, 24 Vdc, 250 in-lbs 靜態力矩, Anti-overrun Spring, 特別

  • 特別
  • CB離合器可在單相交流或直流脈沖下，轉速最高達到750 RPM（取決于尺寸）時在±½°范圍內（非累積）停止負載
  • 特別
  • 特別

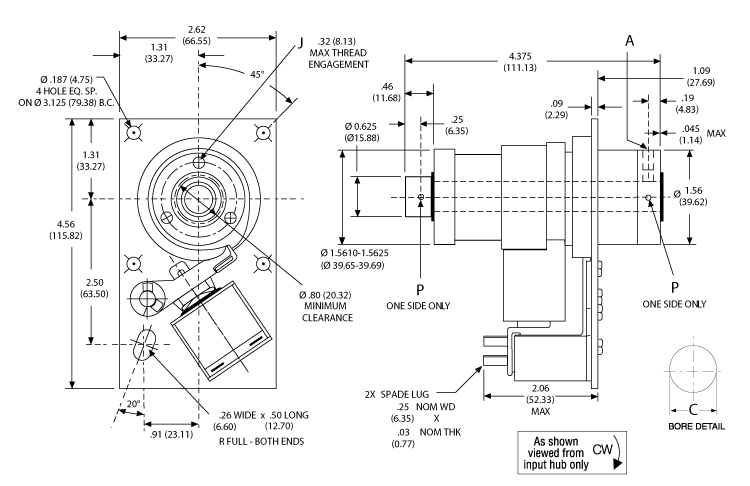

Dimensions

dimensions
尺寸價值
[A]#8-32 x 0.25 in Lg. Hex Skt. Set Screw
[C] Hub ID Ø, Min/Max0.5005 / 0.5025 英寸
[J]3x #10-32 UNF-2B on 1.25 in BC
[P] 直徑，最大0.124 / 0.129 in

Specifications

Specifications價值
(CB) [A] ODAnti-overrun Spring
(CB) [A] OD輪轂輸入
(CB) [A] ODIndexing
(CB) [A] ODClutch/Brake
(CB) [A] OD5
Voltage24 Vdc
Weight3 lb
停止數1
旋轉方向CCW

Performance

Performance價值
RPM, Max750 轉每分
靜態力矩32 磅力
靜態力矩27 ms
靜態力矩250 in-lbs
靜態力矩160 in-lbs
靜態力矩0.195 lb-in²
靜態力矩45 in-lbs
