305-17-040

305-17-040
305-17-040

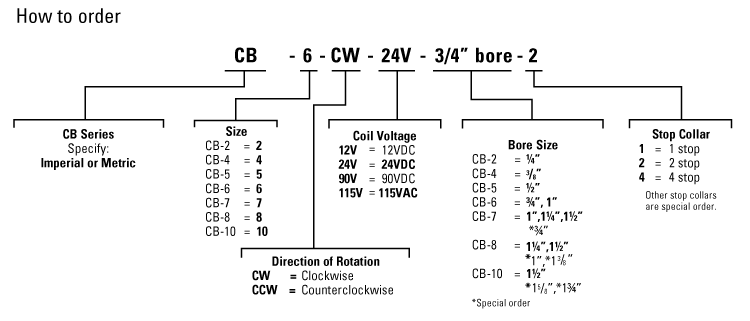

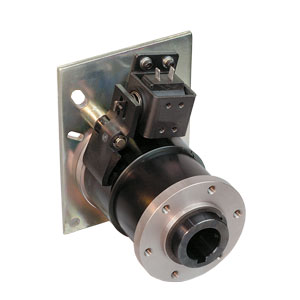

Clutch/Brake, CB5CW24DC.50B6STAO, 扭簧, Solenoid Operated, Standard, 標準系列-5, CW Rotation, 輪轂輸入, 0.5005 / 0.5025 英寸 Bore, 6 Stop, 24 Vdc, 250 in-lbs 靜態力矩, Anti-overrun Spring

  • CB系列離合器和電磁制動器組合通過連續的交替電源，可精確地開啟、停止負載驅動。CB單元可在單相交流或直流脈沖下，轉速最高達到1800 RPM（取決于尺寸）時在±½°范圍內（非累積）停止負載。
  • 可調節控制止動環提供簡單和精確的輸出停止位置設定
  • CB單元可在電磁線圈關閉時鎖定兩個方向的負載，因此可消除負載超程或欠程
  • 永久性潤滑—無需因磨損進行調節
  • 最快可在3毫秒內施加負載，并在1.5毫秒內停止負載
  • RoHS認證

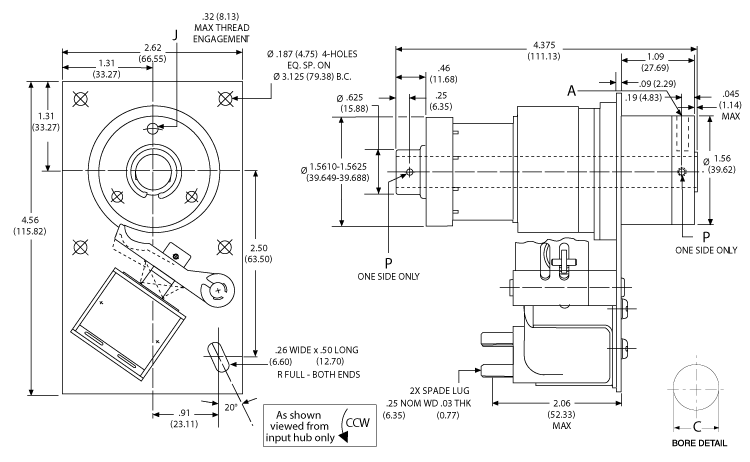

Dimensions

dimensions
尺寸價值
[A]#8-32 x 0.25 in Lg. Hex Skt. Set Screw
[C] Hub ID Ø, Min/Max0.5005 / 0.5025 英寸
[J]3x #10-32 UNF-2B on 1.25 in BC
[P] 直徑，最大0.124 / 0.129 in

Specifications

Specifications價值
(CB) [A] ODAnti-overrun Spring
(CB) [A] OD輪轂輸入
(CB) [A] ODIndexing
(CB) [A] ODClutch/Brake
(CB) [A] OD5
Voltage24 Vdc
Weight3 lb
停止數6
旋轉方向CW

Performance

Performance價值
RPM, Max750 轉每分
靜態力矩32 磅力
靜態力矩27 ms
靜態力矩250 in-lbs
靜態力矩160 in-lbs
靜態力矩0.195 lb-in²
靜態力矩45 in-lbs
