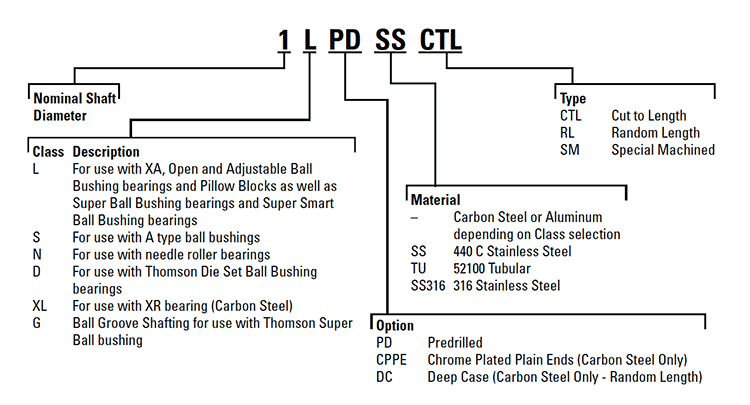

2 XL PD CTL

2 XL PD CTL
2 XL PD CTL

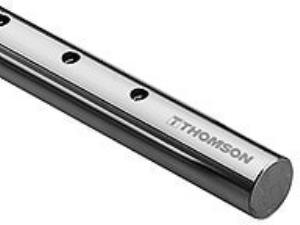

軸, 60 Case, 1.9991 / 1.9994 英寸 直徑, 預鉆孔, XL級, 鋼 , 最小60 RC, 定長切割, 202 英寸 長 +/- 1/16 英寸

  • 用于XR軸承
  • 大多材料類型和選項可選用庫存和定長切割。
  • 無心研磨可實現業內領先的表面質量（最大8 Ra）。
  • L、S、D、M級圓度小于0.000080"，N級小于0.000050"
  • 從工廠發運時，累積直線度小于0.001"每英尺。
  • 除非另外說明，否則Y1 = Y2
  • 預鉆孔導向軸專為開口型軸承設計

Dimensions

dimensions
尺寸價值
[d] 實際直徑1.9991 / 1.9994 英寸
[d] 軸，標稱直徑2 英寸
[G]1/2-13
[X] Dim4 英寸
長度202 英寸 +/- 1/16 英寸

Specifications

Specifications價值
Material, Shaft鋼
Weight0.89 lb/in
材質鋼
光潔度4-8 Ra microinch Max
類別XL級
硬度最小60 RC
硬化層深度0.100 英寸
預鉆孔選項（PD）預鉆孔
圓度0.000080 英寸
直線度每英尺累積誤差為0.001 inch(0.002 inch TIR)
錐度0.0001 英寸
