技術概覽
Thomson提供三種基本的步進電機直線執行器配置 – 旋轉絲杠（MLS）、旋轉螺母（MLN）和執行器（MLA）。
- MLS組件通過電機旋轉梯形絲杠驅動螺母上的負載。
- MLN組件通過旋轉電機殼體內的螺母進行驅動：固定電機驅動絲杠上的負載；固定絲杠驅動電機上的負載。
- MLA是全密閉解決方案，只需確定行程長度、每步或每轉直線行程和精度等級，選擇適當?shù)男吞?hào)，即可完成所需運動。
旋轉絲杠（MLS）
旋轉絲杠配置（MLS）
旋轉絲杠采用我們獲專利的Taper-Lock?錐形鎖套設計來連接梯形絲杠與電機軸，可以實現快速成型、現場可維護性并降低庫存。
旋轉螺母（MLN）
旋轉螺母配置（MLN）
旋轉螺母設計采用我們獲專利的集成絲杠螺母在電機轉子里的設計以最大化絲杠直徑，提高承載能力。

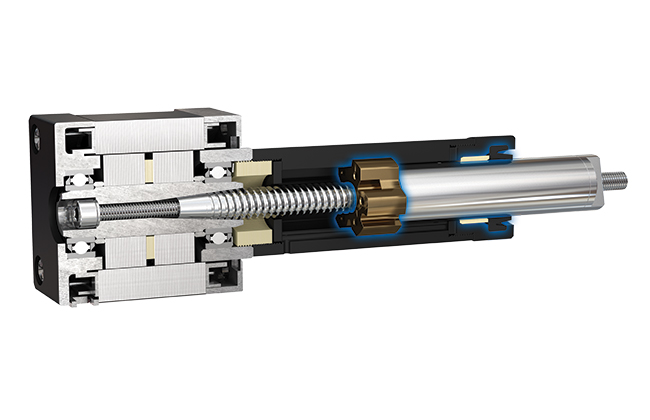

執行器配置（MLA）
執行器配置（MLA）
執行器是采用旋轉絲杠配置的全密閉電動梯形絲杠，可以選擇末端加工。該版本支持根據電機每轉的直線行程選擇產品，并將防旋轉裝置作為標準配置，無需外部導向，從而簡化了設計過程。
